HWSD-DBUS 信号反相模块

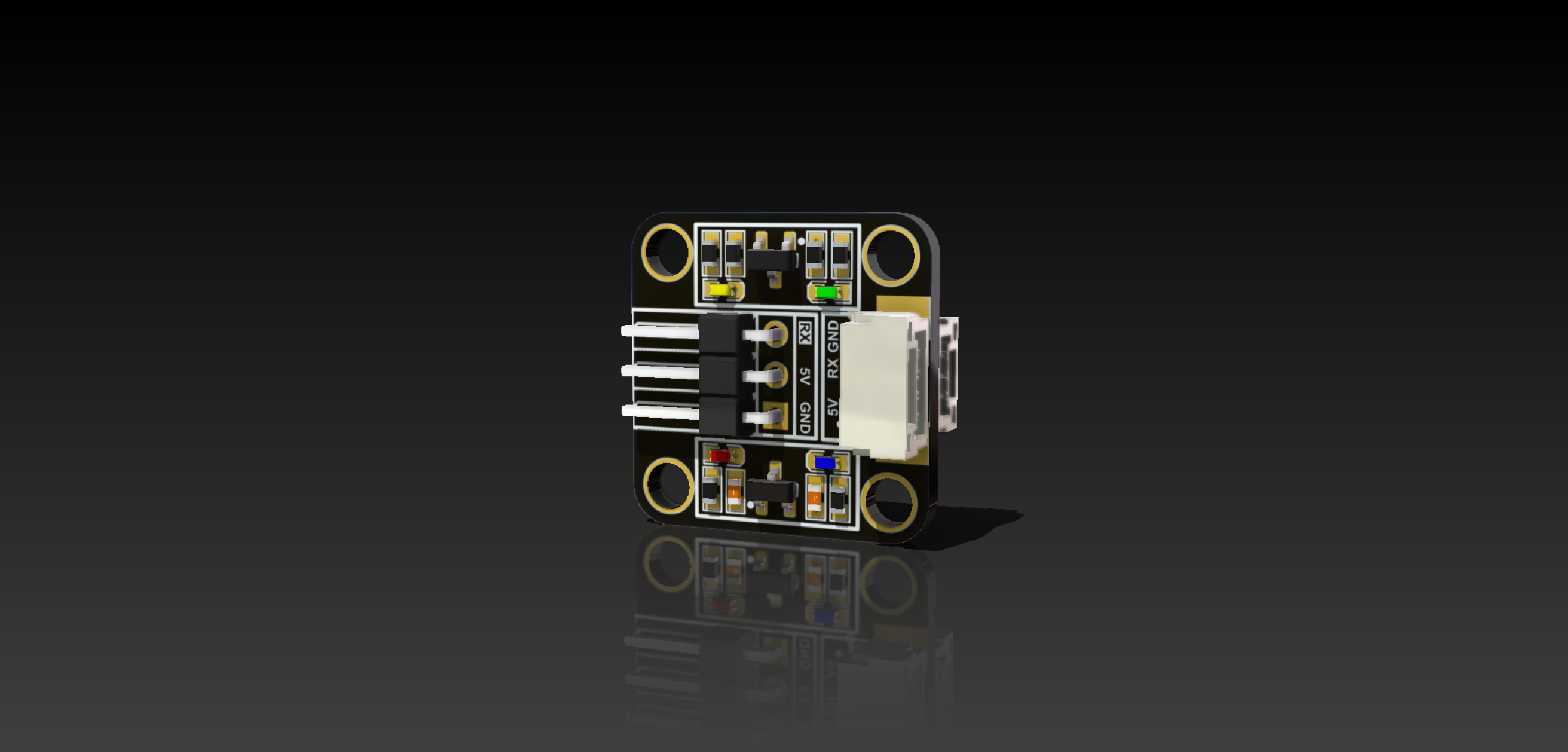

概念图
原理图
功能介绍
板载三极管反相电路和3.3V稳压电路，将DR16接收机DBUS信号转换为串口信号。
指示说明
| LED红 | LED蓝 | LED黄 | LED绿 |
|---|---|---|---|
| 5V电源 | 3.3V电源 | DBUS电平 | TX指示 |
机械参数
| type | DBUS | |
|---|---|---|
| unit | mm | mil |
| space length | 20.00 | 787.40 |
| board length | 20.00 | 787.40 |
| fixing length | 14.92 | 587.40 |
| space width | 20.00 | 787.40 |
| board width | 20.00 | 787.40 |
| fixing width | 14.92 | 587.40 |
| space thick | 10.18 | 400.80 |
| board thick | 1.60 | 62.99 |
| fixing hole | 3.00 | 118.11 |
